ターンバックル製造メーカー
|
| |
|
|
ロックブレースJISタイプ |
| |
|
|
適用範囲 |
|
この仕様は(株)ダイロックの社内規格であってJISに準じ設計しております。
建築用ターンバックル胴 JIS A 5541 日本工業規格
(認証番号)GB 0506083 南 港 工場 パイプ式胴(PT)2006.11.15
GB 0506084 東大阪工場 割 枠 式胴(ST)2006.11.15
パイプ・割枠のいずれも溶融亜鉛めっき付き 及び ステンレス製品もあります。
(認証機関)財団法人 日本建築総合試験所 |
| |
|
|
表面処理 |
|
|
さび止め処理及び包装は当事者間の協定による。 |
| |
|
|
呼 び 方 |
|
| ねじサイズ×L 又は
カタログNo×L で表す。 |
| |
|
|
製造方法 |
|
a) ボルト軸は1本の鋼棒から製造し継手(溶接継手)(曲げフック掛け)があってはならない。
b) ボルトのねじ部は転造ねじ法によって製作する。
c) ボルトのねじの種類はJIS B 0205-2(並目ピッチ)とする。
d) ボルトの転造後のねじの精度はJIS B 0209-3 8g とする。 |
| |
|
|
性 能 |
引張り強度と永久変形(保証荷重)は下記の表の通りである。 |
| ねじの呼び |
M6 |
M8 |
M10 |
M12 |
M14 |
M16 |
M18 |
M20 |
M22 |
M24 |
M27 |
M30 |
M33 |
引張荷重
(最小) |
8.5 |
15.5 |
24.5 |
35.8 |
49.0 |
66.0 |
81.9 |
104 |
128 |
150 |
194 |
238 |
292 |
| 保証荷重 |
5.00 |
9.1 |
14.3 |
21.0 |
28.7 |
38.6 |
48.0 |
60.6 |
74.7 |
87.7 |
114 |
139 |
172 |
|
| |
【単位:kN】 |
| |
|
|
 |
|
|

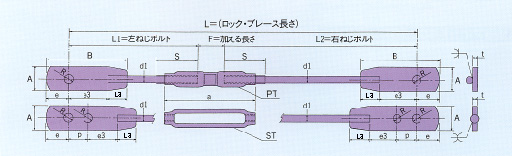

PTタイプ
Cat No |
ねじの呼び |
L1 |
d1 |
S |
e |
e3 |
L3 |
F |
t |
A |
B |
ΦR |
取付
ボルト |
| JB-PT-6 |
M 6 |
535 |
5.32〜5.14 |
50 |
30 |
35 |
30 |
50 |
3 |
38 |
95 |
13 |
1-M12 |
| JB-PT-8 |
M 8 |
540 |
7.16〜6.97 |
63 |
30 |
40 |
30 |
60 |
3 |
38 |
100 |
13 |
1-M12 |
| JB-PT-10 |
M10 |
540 |
8.99〜8.78 |
75 |
30 |
40 |
35 |
70 |
4.5 |
38 |
105 |
13 |
1-M12 |
| JB-PT-12 |
M12 |
550 |
10.83〜10.59 |
100 |
40 |
55 |
40 |
100 |
6 |
50 |
135 |
17 |
1-M16 |
| JB-PT-14 |
M14 |
555 |
12.66〜12.41 |
115 |
40 |
55 |
50 |
115 |
6 |
50 |
145 |
17 |
1-M16 |
| JB-PT-16 |
M16 |
560 |
14.66〜14.41 |
125 |
45 |
60 |
55 |
120 |
6 |
50 |
160 |
17 |
1-M16 |
| JB-PT-18 |
M18 |
570 |
16.33〜16.07 |
140 |
50 |
70 |
60 |
140 |
9 |
65 |
180 |
21.5 |
1-M20 |
| JB-PT-20 |
M20 |
570 |
18.33〜18.07 |
150 |
50 |
70 |
75 |
150 |
9 |
65 |
195 |
21.5 |
1-M20 |
| JB-PT-22 |
M22 |
575 |
20.33〜20.07 |
165 |
55 |
75 |
85 |
165 |
9 |
75 |
215 |
23.5 |
1-M22 |
| JB-PT-24 |
M24 |
620 |
22.00〜21.69 |
175 |
50 |
70 |
85 |
170 |
9 |
75 |
265 |
21.5 |
2-M20 |
| JB-PT-27 |
M27 |
|
25.00〜24.69 |
200 |
50 |
75 |
90 |
200 |
9 |
90 |
275 |
21.5 |
2-M20 |
| JB-PT-30 |
M30 |
|
27.67〜27.34 |
200 |
55 |
85 |
95 |
200 |
12 |
90 |
295 |
23.5 |
2-M22 |
| JB-PT-33 |
M33 |
|
30.67〜30.34 |
225 |
55 |
90 |
110 |
220 |
12 |
100 |
315 |
23.5 |
2-M22 |
|
【注】・取付けボルトは、JIS B 1186高力ボルト 2種F10T、JIS B 1180六角ボルト10.9、トルシア形高力ボルトS10Tのいずれかを御使用下さい。
・溶融亜鉛めっき付き製品の場合は、JIS B 1186高力ボルト 1種 F8TAに準ずるものを御使用下さい。 |
|
|
|
|
|
 |
|
|
STタイプ
Cat No |
ねじの
呼び |
d1 |
a |
e |
e3 |
L3 |
t |
A |
ΦR |
P |
取付
ボルト |
| − |
M 6 |
5.32〜5.14 |
100 |
30 |
35 |
30 |
3 |
38 |
13 |
|
1-M12 |
| − |
M 8 |
7.16〜6.97 |
125 |
30 |
40 |
30 |
3 |
38 |
13 |
|
1-M12 |
| JB-ST-10 |
M10 |
8.99〜8.78 |
150 |
30 |
40 |
35 |
4.5 |
38 |
13 |
|
1-M12 |
| JB-ST-12 |
M12 |
10.83〜10.59 |
200 |
40 |
55 |
40 |
6 |
50 |
17 |
|
1-M16 |
| JB-ST-14 |
M14 |
12.66〜12.41 |
230 |
40 |
55 |
50 |
6 |
50 |
17 |
|
1-M16 |
| JB-ST-16 |
M16 |
14.66〜14.41 |
250 |
45 |
60 |
55 |
6 |
50 |
17 |
|
1-M16 |
| JB-ST-18 |
M18 |
16.33〜16.07 |
280 |
50 |
70 |
60 |
9 |
65 |
21.5 |
|
1-M20 |
| JB-ST-20 |
M20 |
18.33〜18.07 |
300 |
50 |
70 |
75 |
9 |
65 |
21.5 |
|
1-M20 |
| JB-ST-22 |
M22 |
20.33〜20.07 |
330 |
55 |
75 |
85 |
9 |
75 |
23.5 |
|
1-M22 |
| JB-ST-24 |
M24 |
22.00〜21.69 |
350 |
50 |
70 |
85 |
9 |
75 |
21.5 |
60 |
2-M20 |
| JB-ST-27 |
M27 |
25.00〜24.69 |
400 |
50 |
75 |
90 |
9 |
90 |
21.5 |
60 |
2-M20 |
| JB-ST-30 |
M30 |
27.67〜27.34 |
400 |
55 |
85 |
95 |
12 |
90 |
23.5 |
60 |
2-M22 |
| JB-ST-33 |
M33 |
30.67〜30.34 |
450 |
55 |
90 |
110 |
12 |
100 |
23.5 |
60 |
2-M22 |
|
【注】・取付けボルトは、JIS B 1186高力ボルト 2種F10T、JIS B 1180六角ボルト10.9、トルシア形高力ボルトS10Tのいずれかを御使用下さい。
・溶融亜鉛めっき付き製品の場合は、JIS B 1186高力ボルト 1種 F8TAに準ずるものを御使用下さい。 |
|
|
|
